产品中心 矩形连接器 插芯-HE芯体系列 HEB/P-1T4

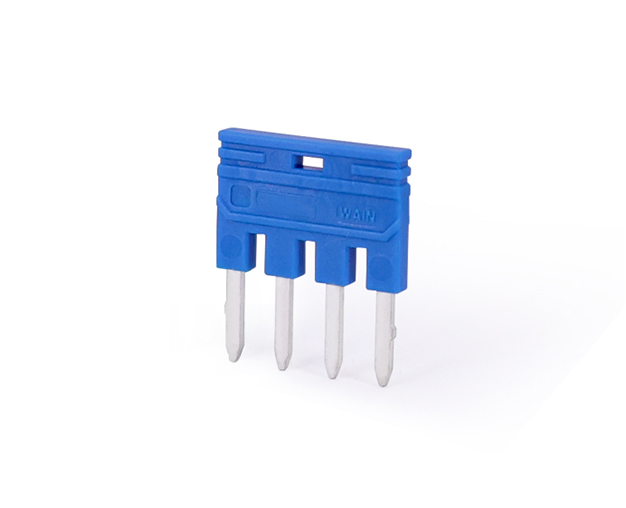

HEB/P-1T4

产品型号： HEB/P-1T4

订货号： 198 002 007 0033

快速搜索
通过“订货号”或“型号”或“关键字”快速搜索
下载PDF版完整参数表
产品视频
收藏该产品
技术参数 资料下载
技术参数
  • 系列
    HE芯体系列
  • 接线方式
    横向4PIN短接
  • 接插件针数
    4
  • 接地功能
    支持
  • 插芯参数
  • 按照DIN EN 61984的电气数据
  • 额定电流
    16A
  • 额定电压
    500V
  • 额定脉冲电压
    6kV
  • 污染等级
    3
  • 依据UL/CSA额定电压
    600V
  • 绝缘电阻
    ≥10¹ºΩ
  • 工作温度范围
    -40℃...+125℃
  • 可插拔次数
    ≥50
  • 插芯材料
    聚碳酸酯
  • 插芯颜色
    RAL 5012(蓝色)
  • 依据UL94的阻燃等级
    V0
  • 插针参数
  • 插针材料
    铜合金
  • 表面处理
    镀锡
  • 接触电阻
    ≤3mΩ
  • 接线信息
  • 导线规格(mm²)
    0.5-2.5mm²
  • 规范
    DIN EN 60 664 DIN EN 61 984
