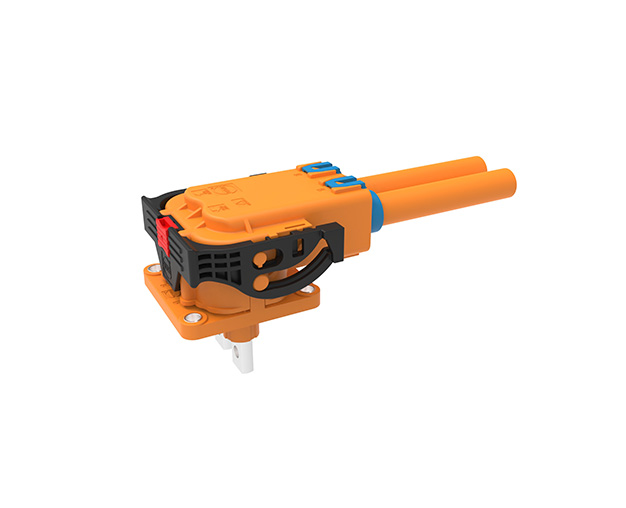

PC-1-A-M2P-D-H-25/35-M6L,A 键位带互锁屏蔽接 25/35 平方线内螺纹插座

产品型号： PC-1-A-M2P-D-H-25/35-M6L

订货号： 7000000002349

快速搜索
通过“订货号”或“型号”或“关键字”快速搜索
下载PDF版完整参数表
产品视频
收藏该产品
技术参数 资料下载
技术参数
  • 系列
    PC-1 150A
  • 插针插孔类型
    内螺纹插针
  • 锁紧方式
    助力型直插式免工具
  • 连接方式
    螺钉连接(功率) ,压接(信号)
  • 键位或盖子
    A
  • 颜色
    橙色
  • 功能特性
    带互锁 二次锁紧 360°EMC 屏蔽 触电防护
  • 额定电流
    150A
  • 额定电压
    1000V DC(功率) 24V DC(信号)
  • 耐电压
    4000V(50Hz AC)功率 1000V(50Hz AC)信号
  • 绝缘电阻
    ≥200MΩ
  • 导线规格
    功率25mm² 35mm² 信号20AWG~22AWG
  • 材料
    PA66 硅橡胶 铜合金
  • 可插拔次数
    ≥50
  • 工作温度范围
    -40℃...+125℃
  • 相对湿度
    3%～95%
  • 防护等级
    IP67 IP6K9K(头座对插)
  • 污染等级
    Ⅱ
  • 电气保护
    IP2XB
  • 依据UL94的阻燃等级
    V0
  • 耐盐雾性能
    96H
  • 环保要求
    RoHS 2.0
