产品中心 车载新能源连接器 车载高压连接器-AM系列 AM-2-B-M3P-D-O-4/6

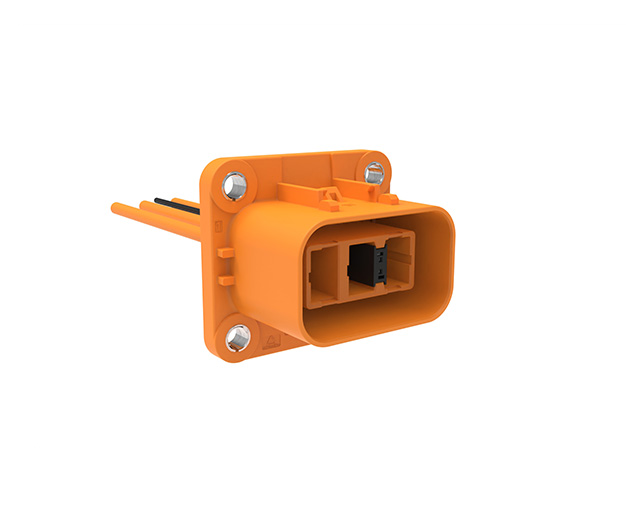

AM-2-B-M3P-D-O-4/6,A 键位带互锁非屏蔽插座

产品型号： AM-2-B-M3P-D-O-4/6

订货号： 7000000002312

快速搜索
通过“订货号”或“型号”或“关键字”快速搜索
下载PDF版完整参数表
产品视频
收藏该产品
技术参数 资料下载
技术参数
  • 系列
    AM-2-B 38A 50A
  • 插针插孔类型
    插针
  • 锁紧方式
    二阶段直插式免工具
  • 连接方式
    压接
  • 键位或盖子
    A
  • 颜色
    橙色
  • 功能特性
    带互锁 二次锁紧 触电防护
  • 额定电流
    38A 50A
  • 额定电压
    600V DC(功率) 24V DC(信号)
  • 耐电压
    2500V(50Hz AC)功率 1000V(50Hz AC)信号
  • 绝缘电阻
    ≥200MΩ
  • 导线规格
    功率4/6mm² 信号0.5mm²
  • 电缆规格
    非屏蔽线(1500VDC)
  • 材料
    PA66 硅橡胶 铜合金
  • 可插拔次数
    ≥50
  • 工作温度范围
    -40℃...+125℃
  • 相对湿度
    3%～95%
  • 防护等级
    IP67 IP6K9K(头座对插)
  • 污染等级
    Ⅱ
  • 电气保护
    IP2XB
  • 依据UL94的阻燃等级
    V0
  • 耐盐雾性能
    96H
  • 环保要求
    RoHS 2.0
