产品中心 圆形连接器 M17系列-M17 17芯 M17-MC017-CCT/R-D12-SH

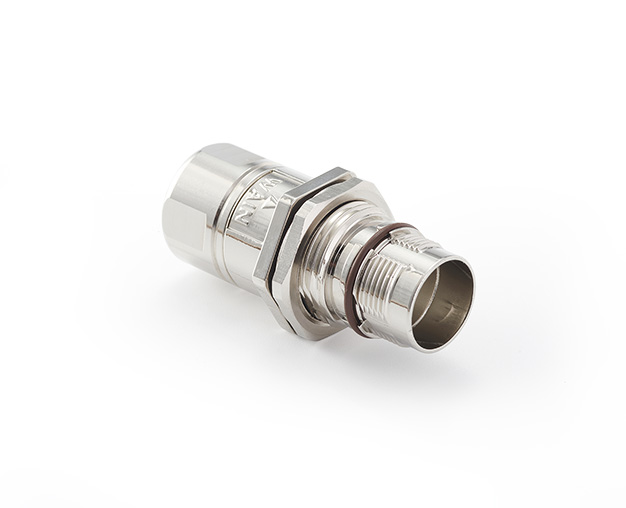

M17-MC017-CCT/R-D12-SH

产品型号： M17-MC017-CCT/R-D12-SH

订货号： 165 017 410 2502

快速搜索
通过“订货号”或“型号”或“关键字”快速搜索
下载PDF版完整参数表
产品视频
收藏该产品
技术参数 资料下载
技术参数
  • 系列
    M17
  • 产品类型
    法兰座电缆侧
  • 公母类型
    公头
  • 接插件针数
    17
  • 电缆出口
    直头
  • 电缆出口直径
    9-12mm
  • 屏蔽
    有
  • 电气性能
  • 额定电流
    3.6A
  • 额定电压
    63V
  • 额定脉冲电压
    1.5KV
  • 接触电阻
    ≤5mΩ
  • 导线规格(mm²)
    0.14-0.5mm²
  • 导线规格(AWG)
    26-20 AWG
  • 材料及表面处理
  • 外壳材料
    铜合金 锌合金
  • 表面处理
    镀镍
  • 绝缘材料
    PBT
  • 密封件
    FPM
  • 插针材料
    铜合金
  • 插针电镀材料
    镀金
  • 机械性能
  • 锁紧方式
    螺纹 M17x1
  • 连接方式
    冷压连接
  • 可插拔次数
    ≥500
  • 环境性能
  • 工作温度范围
    -40℃...+130℃
  • 盐雾等级
    72h
  • 防护等级
    IP67
  • 依据UL94的阻燃等级
    V0
  • 污染等级
    3
  • 海拔高度
    2000m
