产品中心 矩形连接器 插芯-HM模块芯体系列 HMD-012-MQ

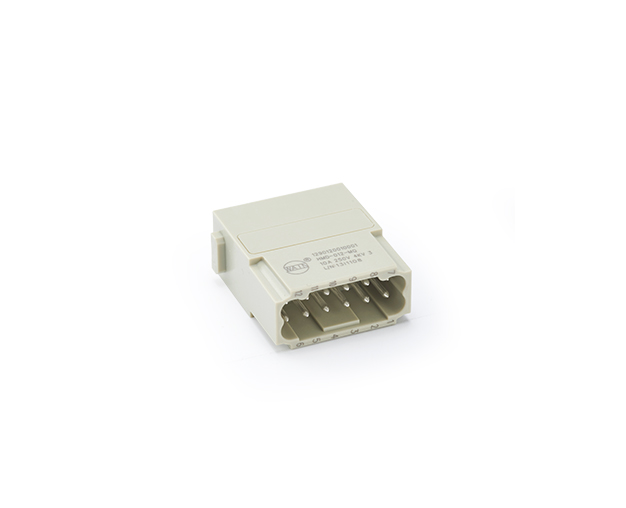

HMD-012-MQ

产品型号： HMD-012-MQ

订货号： 129 012 001 0001

是否需要另外订购冷压针： 否

适合于该芯体的外壳
快速搜索
通过“订货号”或“型号”或“关键字”快速搜索
下载PDF版完整参数表
产品视频
收藏该产品
技术参数 认证信息 资料下载
技术参数
  • 系列
    HM模块芯体系列
  • 模块尺寸
    单模块
  • 接线方式
    弹片连接(快接)
  • 公母类型
    公
  • 接插件针数
    12
  • 额定电流
    10A
  • 额定电压
    250V
  • 额定脉冲电压
    4KV
  • 污染等级
    3
  • 绝缘电阻
    ≥10¹ºΩ
  • 工作温度范围
    -40℃...+125℃
  • 可插拔次数
    ≥500
  • 插芯材料
    聚碳酸酯
  • 插芯颜色
    RAL 7032(浅灰色)
  • 依据UL94的阻燃等级
    V0
  • 插针材料
    铜合金
  • 表面处理
    镀银
  • 接触电阻
    ≤3mΩ
  • 导线规格(mm²)
    0.5-2.5mm²
  • 导线规格(AWG)
    20-14 AWG
  • 剥线长度
    10±0.5mm
  • 导线规格(mm²)
    0.14-1.5mm²
  • 导线规格(AWG)
    26-16 AWG
  • 规范
    DIN EN 60664 DIN EN 61984
