产品中心 矩形连接器 插芯-HD AV芯体系列 HD-040-F.AV.R

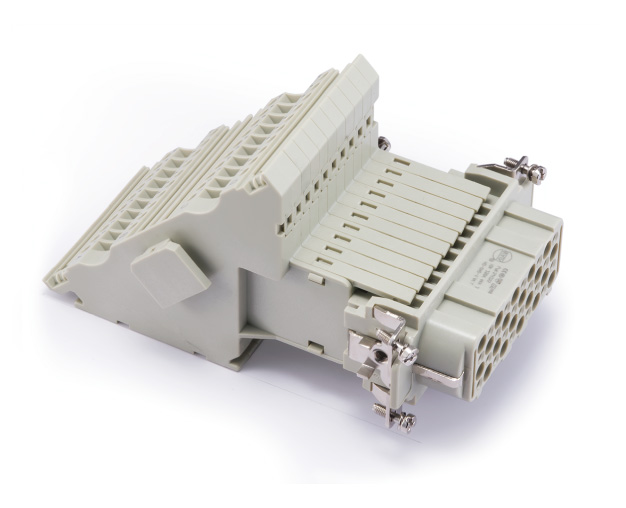

HD-040-F.AV.R

产品型号： HD-040-F.AV.R

订货号： 125 040 021 0102

是否需要另外订购冷压针： 否

适合于该芯体的外壳
快速搜索
通过“订货号”或“型号”或“关键字”快速搜索
下载PDF版完整参数表
产品视频
收藏该产品
技术参数 资料下载
技术参数
  • 系列
    HD AV芯体系列
  • 接线方式
    螺钉连接
  • 公母类型
    母
  • 规格
    16B 32B
  • 接插件针数
    40
  • 接地功能
    支持
  • 插芯参数
  • 按照DIN EN 61984的电气数据
  • 额定电流
    10A
  • 额定电压
    250V
  • 额定脉冲电压
    4KV
  • 污染等级
    3
  • 污染等级
    3
  • 依据UL/CSA额定电压
    600V
  • 绝缘电阻
    ≥10¹ºΩ
  • 工作温度范围
    -40℃...+125℃
  • 可插拔次数
    ≥500
  • 插芯材料
    聚碳酸酯
  • 插芯颜色
    RAL 7032(浅灰色)
  • 依据UL94的阻燃等级
    V0
  • 插针参数
  • 插针材料
    铜合金
  • 表面处理
  • 接合侧
    镀银
  • 接线侧
    镀锡
  • 接触电阻
    ≤10mΩ
  • 接线信息
  • 拧紧/检测力矩
    0.5Nm
  • 终端角夹
  • 规范
    DIN EN 60 664 DIN EN 61984
