线束简介

线束是电路中连接各电器设备的接线部件，由绝缘护套、接线端子、导线及绝缘包扎材料等组成。

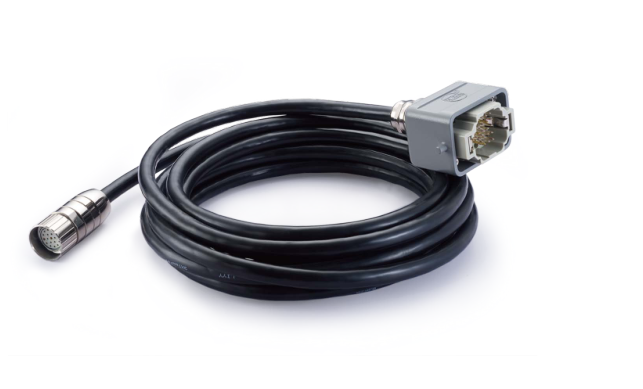

WAIN客户定制线束：根据客户定制要求，将WAIN重载连接器的外壳、插芯、插针、电缆接头、线材以及相关零配件通过线束加工装配在一起形成客户定制的线束成品。

一、线束分类

根据线束所接连接器的数量，可将客户定制线束分类为单端线束、两端线束、多端线束。

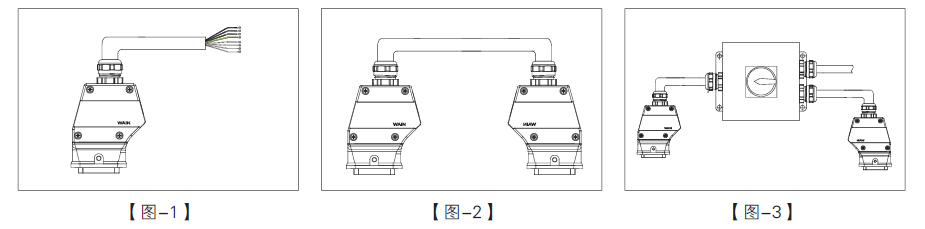

单端线束：线束一端装配WAIN重载连接器，尾端可压接端子、装配号码管或由客户自行处理；【图-1】

两端线束：线束两端装配WAIN重载连接器；【图-2】

多端线束：通过分线盒将线束分为多端或外壳增加出线口，装配2个以上连接器。【图-3】

二、线束线材

根据客户产品使用环境不同，客户对线束的要求可将线束线材分为以下几款：

1、标准电线电缆：适用于客户对线束线材无明显特殊要求；

2、电气安装电缆：适用于干燥或潮湿的室内，特别是工业使用环境下的各种电气安装。截面在0.5mm^2及以上的作为控制和连接软线还特别适合用在机床制造、成套设备安装工程、电站、暖气和空调安装等场合;(根据客户要求可有信号屏蔽功能)

3、电梯井道固定安装电缆：适用于电梯井道的安装及固定敷设，但不适用电梯随行电缆；

4、控制电缆：适用于直流或交流50~60Hz、额定电压600/1000V及以下的控制、信号、保护及测量线路用。常用于电气控制系统和配电装置内；（根据客户要求可有信号屏蔽功能）

5、耐油电缆：耐油特性，适用于干燥或潮湿的室内，无强应力缓释或强制引导的偶尔运动下的安装，以及工业使用环境下偶尔弯曲移动场合，如机床、木工、磨床等；（根据客户要求可有信号屏蔽功能）

6、标准电源线：用于电源及照明系统。一般分为橡胶电源线和PVC电源线，根据产品的使用地不同，电源线必须符合相关国家的认证标准；（国内需符合3C认证、欧洲需符合VDE认证、CE认证、美国符合UL认证 等等）

7、拖链电缆：具有高柔性和耐弯曲性，适用于频繁弯曲，无强应力缓释或强制引导的自由连续往复运动下的安装，特别是工业使用环境下的频繁弯曲场合，如木工机械、机床加工设备、物流输送系统、起重机场合等;(根据客户要求可有信号屏蔽功能)

电梯随行控制电缆：适用于电梯随行控制，用于长距离悬挂使用场合。

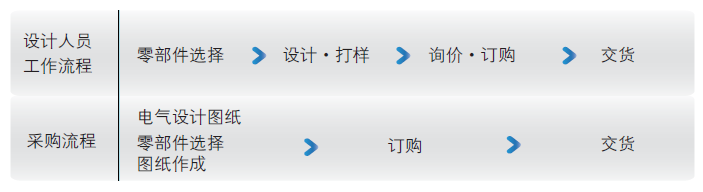

线束产品订购流程

线束长度自由选择

使用普通供应商产品的情况

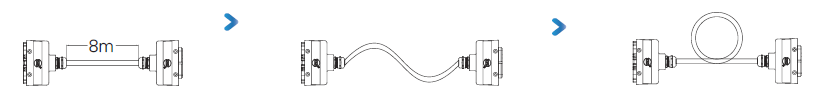

1.接线长度需要8m                                                      2.但选购件中只有12m的规格                                                              3.导致4m需要盘卷

使用WAIN产品情况

WAIN按照客户的需求进行制作，长度可自由指定，指定单位0.1m。

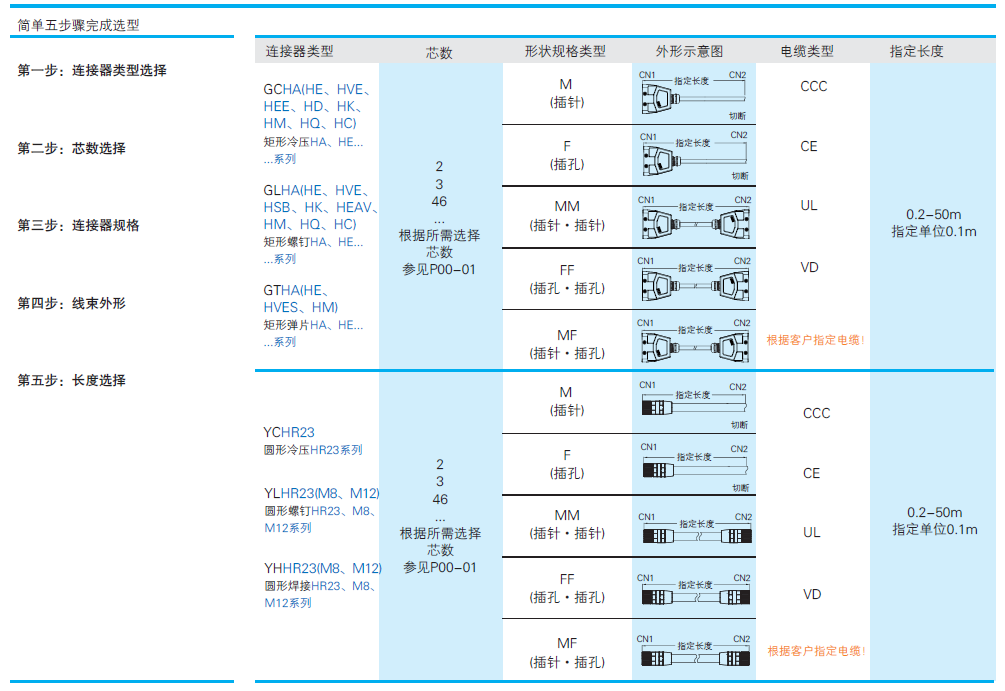

线束选型指南
