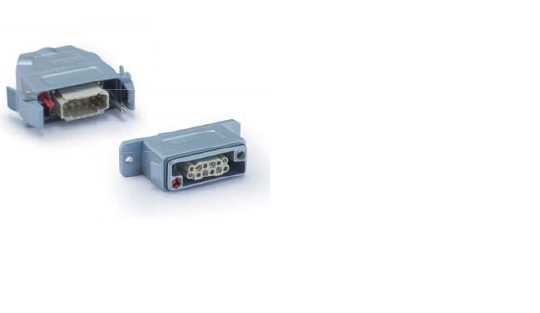

产品特点
1. 宽度更窄,体积紧凑,占用宽度空间小;
2. 快速锁扣,对插省时、方便;
3. 配有编码销,起多种编码功能;
4. 配有安装固定板,可预先固定住模块;
5. 带接地功能;
6. 接地螺丝为竖直方向,不与面板干涉操作空间大;
7. 匹配多种单模块插芯;
8. EMC功能。

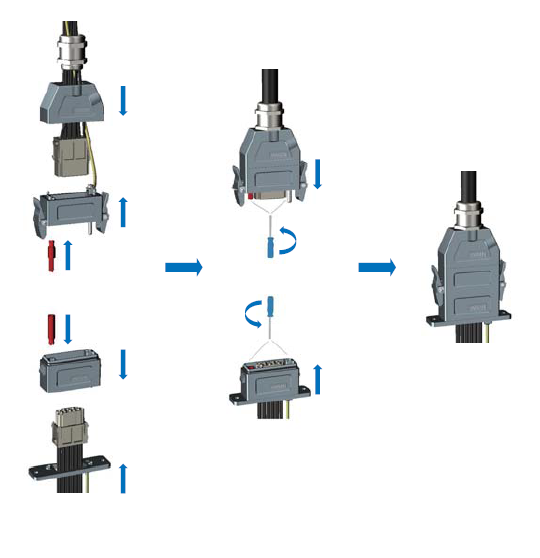

装配说明
第一步:将电缆线穿过电缆接头,与针压接好后(以冷压针为例)装入到公模块(以公模块为例)中,地线锁在中间壳对应的接线柱上;将电缆线穿过安装板,与针压接好后装入到母模块中,地线锁在安装板对应的接线柱上;根据选定的方向装上编码销,CODE-Q7M装在中间壳上,CODE-Q7F装在下壳上;装在中间壳上,CODE-Q7F装在下壳上;
第二步:用十字螺丝刀将置于中间壳和上壳的M3螺丝锁紧,从而固定住公模块;用十字螺丝刀将置于下壳和面板的M3螺丝锁紧,从而固定住母模块;旋紧电缆接头;
第三步:对插后即安装到位。
